【GL41-10/16 Y型過濾器產品用途】

　　適用行業包括建筑、化工、電力、冶金、橡膠、造紙、輕紡、煤炭、食品等行業。特別是應用在工廠循環水利用中，使之水資源大限度的有效使用。y型過濾器是輸送介質的管道系統不可缺少的一種裝置，y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作。

【GL41-10/16 Y型過濾器產品特點】

　　1、結構簡單，可靠性強;

　　2、拆裝方便，易清洗、維護;

　　3、濾網規格多，滿足不同場合過濾要求;

　　4、價格低廉，使用壽命長。

【GL41-10/16 Y型過濾器主要零件材料】

零件名稱	材料
閥體	HT200、QT450、WCB、304、316
閥蓋	HT200、QT450、WCB、304、316
過濾網	不銹鋼

【GL41-10/16 Y型過濾器性能參數】

型號	公稱壓力	試驗壓力		工作溫度	適用介質
		強度(水)	密封(水)
GL41-10/16 Y型過濾器	1.6	2.4	1.6	≤180	水、蒸汽

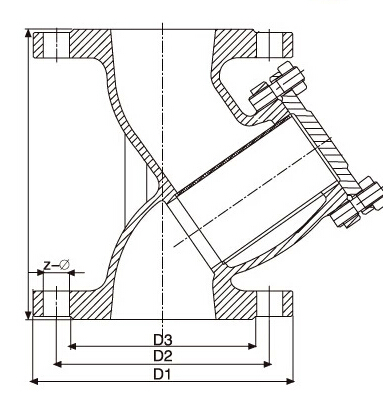

【GL41-10/16 Y型過濾器外形和連接尺寸】

通徑DN	L	D1	D2	D2	b	Z-фd
40	150	150	110	110	14	4-ф19
50	165	165	125	125	16	4-ф19
65	190	185	145	145	16	4-ф19
80	220	200	160	160	16	8-ф19
100	250	220	180	180	18	8-ф19
125	300	250	210	210	20	8-ф19
150	380	285	240	240	20	8-ф23
200	430	340	295	295	22	8-ф23
250	480	405	350	355	24	12-ф23
300	520	460	400	410	26	12-ф23
350	625	520	460	470	30	16-ф23
400	637	580	515	525	30	16-ф23
450	796	640	565	585	34	20-ф23
500	853	715	620	650	36	20-ф28
600	1025	840	725	770		20-ф31
